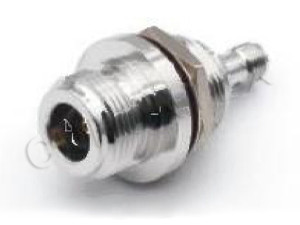

Le connecteur coaxial RF de la série N, un composant de connexion RF classique de taille moyenne, dispose d'un mécanisme de verrouillage fileté de précision et d'une structure robuste. Inventé dans les années 1940, il est conforme aux normes MIL-C-39012, IEC 60169-16 et CECC 22210, réputé pour ses excellentes performances électriques, sa grande capacité de puissance et sa forte capacité anti-vibration, servant de pièce d'interconnexion centrale dans les systèmes RF à haute puissance et dans des environnements difficiles.
La série offre des performances électriques supérieures et stables. Il offre des options d'impédance double de 50Ω et 75Ω: 50Ω pour les systèmes de communication RF, radar et de test de haute puissance (prenant en charge DC à 11GHz, jusqu'à 18GHz pour les modèles de précision), 75Ω pour les applications de télévision par câble et de diffusion. Les paramètres clés sont exceptionnels: VSWR ≤1.15 pour les types droites et ≤1.25 pour les types d'angle droit, résistance au contact des conducteurs intérieurs et extérieurs ≤1mΩ, résistance à l'isolation ≥5000MΩ, résistante à la tension de travail de 1000V et à la tension de résistance de 2500V, assurant une transmission de signal anti-interférence à faible perte.
Ses avantages uniques résident dans l'accouplement fileté et la conception robuste. Le filet UNEF 5/8-24 assure une connexion ferme, résistant efficacement aux vibrations et empêchant le relâchement accidentel, tandis que les bagues toriques en silicone en option offrent des performances étanches à l'eau et à la poussière IP67 pour une utilisation extérieure. Fabriqué avec des matériaux de haute qualité, il adopte un boîtier en laiton nickelé, des contacts en cuivre en laiton/beryllium plaqué or et des isolants en PTFE, résistant à -55 ℃ à +165 ℃ et à 500 cycles de branchement.
Largement utilisé dans les stations de base 5G, les systèmes radar, les stations au sol par satellite, les amplificateurs de puissance, les instruments de test et les équipements de communication extérieure, il s'associe aux câbles coaxiaux RG-58, RG-142 et 1/2 pouce. En tant que solution mature et de haute fiabilité, elle reste un choix courant pour l'interconnexion RF à haute puissance et dans des environnements difficiles, supportant une transmission stable de signaux dans les domaines industriel, aérospatial et de communication.
