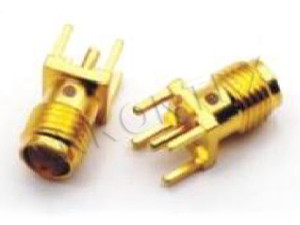

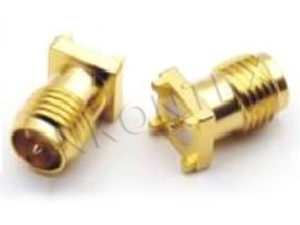

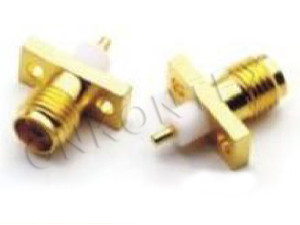

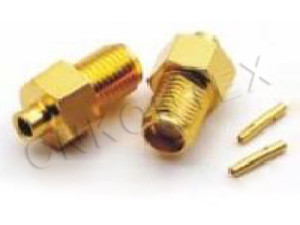

Le connecteur coaxial RF de la série SMA, abréviation de SubMiniature version A, est un composant de connexion RF classique et haute performance doté d'un mécanisme de verrouillage fileté de précision. Conformément aux normes MIL-C-39012, IEC 60169-15 et GJB 681A, il est réputé pour ses excellentes performances à haute fréquence, sa structure compacte et son accouplement fiable, servant de pièce d'interconnexion de noyau la plus utilisée dans les systèmes RF de moyenne à haute fréquence dans toutes les industries.
La série offre des performances électriques supérieures et stables adaptées aux scénarios à haute fréquence. Avec une impédance caractéristique fixe de 50Ω (75Ω en option pour des applications spécifiques), il prend en charge une plage de fréquences de travail de DC à 18GHz (jusqu'à 26,5GHz pour les modèles améliorés de précision). Les paramètres clés sont exceptionnels: VSWR est contrôlé à ≤1.10, la perte d'insertion est aussi faible que 0,03 × f (GHz) dB, la résistance au contact du conducteur intérieur ≤3mΩ et du conducteur extérieur ≤2mΩ, la résistance à l'isolation ≥5000MΩ, assurant une atténuation minimale du signal et une forte capacité anti-interférence.
Ses avantages uniques résident dans le couplage fileté 10-32 UNS et sa taille compacte. La conception filetée assure un accouplement ferme et une forte résistance aux vibrations, adaptée aux environnements difficiles, tandis que sa structure miniature permet la mise en page de PCB à haute densité. Fabriqué avec des procédés de précision, il adopte un boîtier en laiton (nickelé ou doré), des contacts en cuivre beryllium doré et des isolants en PTFE, résistant à une température de travail de -55 ℃ à +155 ℃ et à plus de 500 cycles de branchement.
Largement appliqué dans les communications 5G, les systèmes radar, les communications par satellite, les instruments de test, les dispositifs médicaux et les routeurs sans fil, il est généralement jumelé avec des câbles coaxiaux RG-174, RG-316 et RG-58. En tant que solution mature et rentable, elle reste la référence pour l'interconnexion RF haute fréquence, soutenant le fonctionnement stable de divers systèmes électroniques haute performance.
